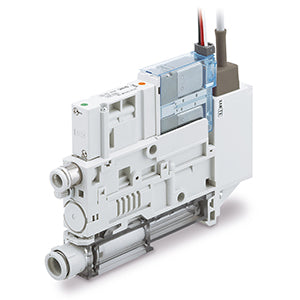

ZK2*A, Vakuumeinheit, Ejektorsystem, Einzelgerät – ZK2A15K5CLA-06

• Hochentwickelte Vakuumeinheit (Ejektor-/Pumpen-/Verteilersysteme) mit geräuscharmen und hocheffizienten Optionen.
• Energiesparender digitaler Vakuumschalter: intermittierende Bestromung (Versorgung/Entlüftung) nur bei abnehmendem Vakuum.
• Effizienterer 2-stufiger Ejektor: Luftverbrauch um 30 % reduziert.
• Doppeltes 2-Wege-Ventil (Löseventil/Versorgungsventil): Kann das Vakuum auch bei Stromausfall oder ausgeschalteter Spannungsversorgung halten. Verhindert das plötzliche Herabfallen von Werkstücken.
• All-in-one-Design mit integrierten Komponenten für kompakte und leichte Bauweise.
• Steuerung und Überwachung von bis zu 32 Ausgängen über eine Vielzahl serieller Kommunikationsprotokolle
• Mit EX260 kompatible Protokolle: IO-Link, DeviceNet, PROFIBUS DP, CC-Link, EtherNet/IP™, EtherCAT, PROFINET, Ethernet POWERLINK
• Mit EX500 kompatible Protokolle: dezentrales Gateway-System
• Mit EX600 kompatible Protokolle: DeviceNet, PROFIBUS DP, CC-Link, EtherNet/IP™, EtherCAT, PROFINET, Wireless, kompatible Wireless-Basis.
• Nachrüstung von Vakuumsensor und Montagehalterung für die Verteilerleiste möglich.

Hauptmerkmale

• Doppeltes 2-Wege-Ventil (Löseventil/Versorgungsventil).
• Effizienter 2-stufiger Ejektor.
• Varianten mit Drucksensor/-schalter und Energiesparfunktion erhältlich.

Technische Daten

• Halterung: Keine
• Gehäusetyp: A (Einzelgerät – Schalldämpfer-Entlüftung)
• Nenndüsengröße: 15 (ø1.5)
• Versorgungsventil / Löseventil: K (N.C. / N.C.)
• Spannung: 5 (24 V DC)
• Separate Druckluftversorgung für das Lösen: Keine
• Schraubendreherbetätigung, lange Sicherungsmutter: Keine
• Stecker-Spezifikation für Versorgungsventil/Löseventil/digitalen Druckschalter für Vakuum: L [L-förmiger Steckverbinder – mit Anschlussleitung mit Steckverbinder – mit Anschlussleitung mit Steckverbinder für Druckschalter/-sensor]
• Spezifikation für Drucksensor/digitalen Druckschalter für Vakuum: C (Digitaler Druckschalter für Vakuum / 0 bis -101 kPa / PNP, 2 Ausgänge / Einheitenwahlfunktion)
• Einstellung des Vakuumbrecher-Durchflusses: Keine
• Vakuumanschluss (V): 06 [ø6-Steckanschluss (metrisch)]
• Ventil zur Verhinderung von Abluftinterferenzen: Keines

Zusätzliche Informationen

• Artikelnummer: ZK2A15K5CLA-06
• Lieferzeit (Tage): 23
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8414108990
