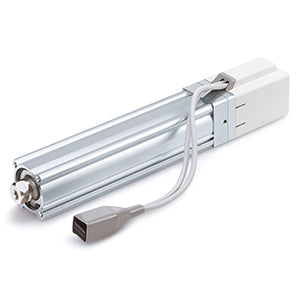

Standardtyp - LEY | LEY25DA-300C-R5C9F8

Optimal für Standardanwendungen

Merkmale

• Gehäusegröße: 16, 25, 32 und 40 mm
• Hub: 30 bis 500 mm
• Schrittmotor- und Servotypen.

Technische Daten

• Teilenummer: LEY25DA-300C-R5C9F8
• Hub: 300 mm
• Gewindetyp der Kolbenstange: Innengewinde
• Montageposition des Motors: D (In-line)
• Motor: Schrittmotor (Servo 24 VDC)
• Größe: 25
• Motoroption: C (mit Motorabdeckung)
• E/A-Verkabelung für LEC-Steuerungen: Ohne Kabel
• Steuerung: C (JXC, Schrittmotorsteuerung)
• Kabellänge des Aktuators: 5 (5 m)
• Aktuatorkabel: R (flexibles Roboter-Kabel)
• E/A-Verkabelung für JXC-Steuerungen & Kommunikationssteckverbinder: Keine
• Montage: Beide Enden mit Gewinde (Standard)
• Steuerungsmontage: 8 (DIN-Schiene)
• Suffix: F (mit STO-Unterfunktion)
• Spindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32/40: 16 mm)
• Protokoll: 9 (EtherNet/IP)

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
